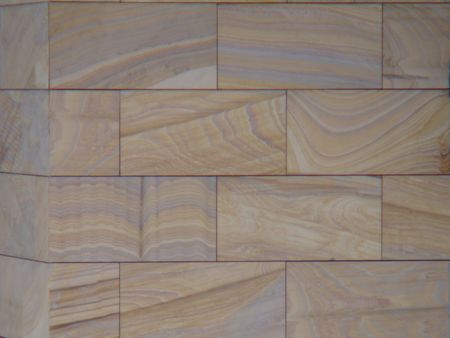

 |
Densité apparente
(UNE-EN 1936:1999)
2019 kg/m3 |
 |
Effort de rupture au niveau du goujon de l'agrafe
(UNE-EN 13364:2002)
1050 N |
 |
 |
Porosité ouverte
(UNE-EN 1936:1999)
23,5% |
 |
Résistance à l’abrasion
(UNE-EN 1341:2002)
23,0 mm |
|
 |
Résistance au glissement
(UNE-EN 14231:2004)
- USRV |
 |
Résistance à la flexion
(UNE-EN 12372:1999)
12,8 MPa |
|
 |
Coefficient linéaire de dilatation thermique
(UNE-EN 14581:2006)
9,96·10-6·C-1 |
 |
Résistance à la flexion après la résistance au gel (12 cycles)
(UNE-EN 12371:2002)
11,5 MPa
|
|
 |
Capillarité
(UNE-EN 1925:2006)
29,7•g/(m2*t0,5)
|
 |
Résistance à la compression
(UNE-EN 1926:2007)
72 MPa
|
|
|
Résistance à la flexion après la résistance au gel (48 cycles)
(UNE-EN 12371:2002)
- MPa
|
 |
Absorption d’eau à la pression atmosphérique
(UNE-EN 13755:2002)
6,7%
|
|
 |
Résistance au vieillissement accéléré par chocs thermiques
(UNE-EN 14066:2003)
0,07% (POID )
-% (Ed)
|
|
|
